什么是橫流式冷卻塔與逆流冷卻塔？圖表看懂其優缺點對比
瀏覽人數：993更新時間：
橫流式冷卻塔與逆流冷卻塔定義
在冷卻塔的分類中，按空氣與冷卻水的流動方向，可分為逆流式冷卻塔和橫流式冷卻塔，其中逆流式冷卻塔可以是圓塔，也可以是方塔，橫流式只能是方塔。
我們通常所說的冷卻塔是指開放式冷卻塔,它是在塔內通過布水系統將熱水噴灑成水滴或水膜狀，水從上向下流動，空氣由下向上或水平方向流動，利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。
橫流式冷卻塔(crossfolw cooling tower)水流從塔上部垂直落下，空氣水平流動通過淋水填料，氣流與水流正交的冷卻塔。 逆流式冷卻塔是可將水冷卻的一種裝置。水在其內與流過的空氣進行熱交換、質交換，致使水溫下降。
逆流式冷卻塔的空氣與冷卻水流動方向相反，其基本原理是冷卻水與空氣接觸時進行熱濕交換，它利用的是空氣的濕球溫度進行冷卻，只要濕球溫度低于冷卻水溫度，就能起到冷卻作用。
橫流式冷卻塔與逆流冷卻塔優缺點
優點：進風口與出風口有較大高度差，因而進出風不易短流，能確定吸入空氣濕球溫度相對較低;換熱效率高;進風百葉可以沿四周布置，進風較均勻，冷卻效果較好。但相同工況下，圓形冷卻塔塔占地比方型的大。
逆流式冷卻塔的缺點剛好是橫流式冷卻塔的優點。

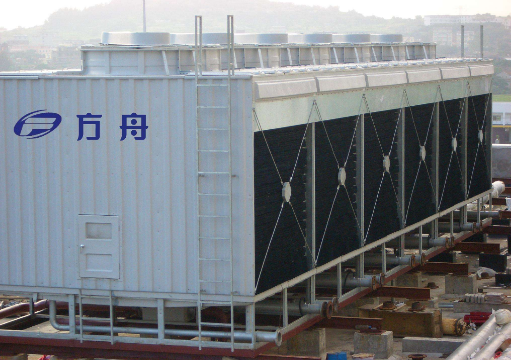

橫流冷卻塔的構件與逆流式基本相同，不同的是在熱交換上，它的冷卻水與空氣的流向是垂直的，橫流也就是指空氣與水接觸過程中，空氣是沿水平方向流動的。
優點：橫流式冷卻塔噪音小、漂水率比逆流塔小很多、運行平穩;因橫流塔模為模塊式組裝，占地面積也比逆流式冷卻塔要小;橫流塔的中間是空的，檢修維護也比逆流塔較方便，可以在不停機的情況下進行檢修。
缺點:1、成本高，價格較貴。 2、熱交換效率不如逆流式，進出風口高差比逆流小，容易出現短流現象。 3、橫流進水口一般在塔體上部，因此通常要求塔上方有水平干管，管道布置稍有困難。
項目 | 逆流式冷卻塔 | 橫流式冷卻塔 | ||||
塔體高度 | 因進風口高度和收水器水平布置等因素，逆流塔總高度較高，體積較大。 | 因填料高度接近塔高，收水器不占高度，故橫流塔總高度低，體積小。 | ||||
布水系統 | 逆流塔采用噴嘴布水，對壓頭要求較高，噴嘴易堵塞。 | 橫流塔采用重力自然落下的布水系統，散水孔不易堵塞，而且布水均勻， 大限度地提高了填料性能。 | ||||
檢修 | 逆流塔整個塔體為封閉結構，設備檢修或進行日常維護時，要停機。 | 橫流塔體設有檢修門，塔內部留有檢修空間，可以在不停機的情況下對設備進行檢修和日常維護。 | ||||
風阻 | 逆流塔水氣逆向流動，加上配水對氣流的阻擋，因此風阻較高，電機耗功較大。 | 橫流塔比逆流塔低，進風口高即為填料高，故進風風速低，電機耗功少。 | ||||
噪音 | 逆流塔填料與下部水槽間有較大距離，水從填料落下后，產生嘩嘩落水聲，噪音大。 | 橫流塔填料下部小部分沒入水中，這樣水流經填料表面后，直接落入下部水槽，噪音很低。 | ||||
水損失 | 由于逆流塔的風機位于填料正上方且距離較近，因此飄水量較大。另外，下部水槽水的飛濺損失很大，易在冷卻塔周圍形成水霧，易造成軍團性菌群的繁殖。 | 橫流塔風機位于冷卻塔正中，填料位于兩側，因此飄水量很小。 | ||||
模塊化 | 逆流塔單體四面進風，模塊組合后進風面減少，影響進風量，為滿足風量要求，電機耗功就要加大。 | 橫流塔專為模塊化設計，單體兩面進風，模塊組合后進風面無變化，電機耗功不變。 |
項目 | 逆流式冷卻塔 | 橫流式冷卻塔 | ||||
塔體高度 | 因進風口高度和收水器水平布置等因素，逆流塔總高度較高，體積較大。 | 因填料高度接近塔高，收水器不占高度，故橫流塔總高度低，體積小。 | ||||
布水系統 | 逆流塔采用噴嘴布水，對壓頭要求較高，噴嘴易堵塞。 | 橫流塔采用重力自然落下的布水系統，散水孔不易堵塞，而且布水均勻， 大限度地提高了填料性能。 | ||||
檢修 | 逆流塔整個塔體為封閉結構，設備檢修或進行日常維護時，要停機。 | 橫流塔體設有檢修門，塔內部留有檢修空間，可以在不停機的情況下對設備進行檢修和日常維護。 | ||||
風阻 | 逆流塔水氣逆向流動，加上配水對氣流的阻擋，因此風阻較高，電機耗功較大。 | 橫流塔比逆流塔低，進風口高即為填料高，故進風風速低，電機耗功少。 | ||||
噪音 | 逆流塔填料與下部水槽間有較大距離，水從填料落下后，產生嘩嘩落水聲，噪音大。 | 橫流塔填料下部小部分沒入水中，這樣水流經填料表面后，直接落入下部水槽，噪音很低。 | ||||
水損失 | 由于逆流塔的風機位于填料正上方且距離較近，因此飄水量較大。另外，下部水槽水的飛濺損失很大，易在冷卻塔周圍形成水霧，易造成軍團性菌群的繁殖。 | 橫流塔風機位于冷卻塔正中，填料位于兩側，因此飄水量很小。 | ||||
模塊化 | 逆流塔單體四面進風，模塊組合后進風面減少，影響進風量，為滿足風量要求，電機耗功就要加大。 | 橫流塔專為模塊化設計，單體兩面進風，模塊組合后進風面無變化，電機耗功不變。 |
